​Fius Bertindak Cepat vs. Fius Biasa: Apakah Perbezaan Sebenar?

Dalam reka bentuk sistem elektronik kuasa, pemilihan fius secara langsung menentukan margin keselamatan peralatan dan keberkesanan perlindungan kerosakan. Apabila berhadapan dengan fius bertindak pantas berbanding fius biasa, ramai jurutera membuat pilihan kasar semata-mata berdasarkan arus dan voltan terkadar, dengan mengabaikan perbezaan asas dalam sains bahan, mekanisme tindak balas dan senario aplikasi. Pengawasan ini boleh menimbulkan risiko serius dalam sistem simpanan tenaga dan tenaga baharu.

Artikel ini menyediakan analisis sistematik tentang perbezaan teras antara fius bertindak pantas dan fius biasa—daripada reka bentuk struktur dan mekanisme peleburan kepada sempadan aplikasi—untuk membantu jurutera membuat keputusan pemilihan yang tepat.

Struktur dan Bahan: Daripada "Dawai Logam" kepada "Elemen Boleh Lebur Ketepatan"

Unsur boleh lebur fius biasa biasanya diperbuat daripada dawai logam berbentuk geometri, menampilkan struktur ringkas dan kos pembuatan yang rendah. Logik peleburannya bergantung pada haba Joule yang dihasilkan oleh arus beban lampau itu sendiri; apabila pengumpulan haba mencapai takat lebur, unsur cair dan membuka litar. Reka bentuk ini menjadikannya sesuai untuk senario di mana tindak balas pantas tidak kritikal, seperti perlindungan beban lampau untuk kabel dan wayar.

Fius bertindak pantas, bagaimanapun, dioptimumkan khas dalam kedua-dua bahan dan struktur. Elemen boleh meleburnya diperbuat daripada perak tulen, kuprum bersalut perak, atau kuprum tulen, berbentuk jalur nipis segi empat tepat dengan leher lubang bulat yang menyempit, dan bintik pateri titik lebur rendah yang diletakkan sebelumnya di lokasi tertentu. Kepintaran reka bentuk ini terletak pada hakikat bahawa apabila arus litar pintas berbilang rendah atau beban lampau berlaku, titik pateri akan cair terlebih dahulu, dan melalui kesan metalurgi, mempercepatkan pemisahan pantas elemen pada leher yang sempit, mencapai gangguan litar dalam mikrosaat hingga milisaat.

Pada dasarnya, fius biasa bergantung pada "pengumpulan haba semula jadi," manakala fius bertindak pantas mencapai "pemecahan dipercepatkan aktif" melalui kejuruteraan struktur dan bahan—ini adalah perbezaan paling asas antara kedua-duanya.

Kelajuan Respons: Jurang Milisaat lwn Mikrosaat

Kelajuan tindak balas ialah pembeza paling intuitif antara kedua-dua jenis fius.

Untuk fius biasa, masa peleburan adalah berkadar songsang dengan gandaan arus beban lampau: semakin tinggi arus melebihi nilai undian, semakin pendek masa peleburan; sebaliknya, pada gandaan beban lampau yang lebih rendah, masa peleburan boleh dilanjutkan kepada beberapa saat atau lebih lama lagi. Ciri "kelewatan masa" ini boleh diterima dalam perlindungan kabel kerana kabel mempunyai kapasiti haba tertentu dan keupayaan beban lampau jangka pendek.

Fius bertindak pantas berkelakuan berbeza. Terima kasih kepada mekanisme "mempercepatkan" titik pateri titik lebur rendah dan kesan kepekatan ketumpatan arus struktur leher yang sempit, fius bertindak pantas boleh mengosongkan litar dalam milisaat atau bahkan mikrosaat. Kelajuan melampau ini tidak diusahakan untuk kepentingannya sendiri tetapi untuk mengalih keluar arus kerosakan dalam had masa yang boleh ditahan oleh peranti semikonduktor (seperti IGBT, MOSFET SiC dan diod penerus)—toleransi haba semikonduktor biasanya hanya mengikut urutan milisaat dan fius biasa tidak dapat memenuhi keperluan perlindungan ini.

Senario Aplikasi: Sasaran Perlindungan Tentukan Logik Pemilihan

Sempadan aplikasi fius bertindak pantas dan biasa secara semula jadi ditakrifkan oleh ciri tindak balas masing-masing.

Fius biasa digunakan terutamanya untuk perlindungan beban lampau dan litar pintas bagi kabel dan wayar. Kabel mempunyai inersia haba tertentu; beban berlebihan jangka pendek tidak serta-merta menyebabkan kerosakan penebat, jadi kelewatan tertentu dalam operasi fius adalah dibenarkan. Ini menjelaskan mengapa fius biasa kekal digunakan secara meluas dalam pengedaran bangunan dan talian kuasa industri.

Fius bertindak pantas, sebaliknya, direka untuk melindungi peranti kuasa semikonduktor dan pemasangan penerus. Dalam penyongsang fotovoltaik, stesen pengecas DC dan penukar storan tenaga (PCS), modul IGBT dan SiC amat terdedah kepada arus lebih—sebaik sahaja litar pintas berlaku, arus mesti dipadamkan dalam ratusan mikrosaat atau peranti akan rosak secara kekal. Fius bertindak pantas adalah penyelesaian untuk keperluan ini.

Khususnya dalam sistem penyimpanan tenaga (ESS), penggunaan fius berkelajuan tinggi adalah kritikal. Arus litar pintas dalam kelompok bateri menampilkan voltan DC tinggi, magnitud arus tinggi, dan tiada lintasan sifar semula jadi, meletakkan permintaan yang ketat pada kapasiti gangguan dan prestasi pelindapkejutan arka. Fius DC berkelajuan tinggi untuk storan tenaga bukan sahaja mesti memberikan tindak balas pantas tetapi juga boleh memadamkan arka tanpa sekatan di bawah keadaan DC voltan tinggi, sambil menawarkan kapasiti pecah yang mencukupi untuk mengendalikan arus litar pintas yang sangat tinggi yang boleh dihantar oleh kluster bateri.

Klasifikasi IEC: Jurang Teknikal Antara aR dan gG

Dari perspektif piawaian fius Suruhanjaya Elektroteknikal Antarabangsa (IEC), perbezaan antara fius bertindak pantas dan biasa terus diukur dan diseragamkan.

Fius biasa biasanya jatuh ke dalamgG(perlindungan kabel jarak penuh), menawarkan perlindungan beban lampau dan litar pintas yang lengkap tetapi dengan masa operasi yang agak lama, sesuai untuk pengedaran am dan perlindungan kabel.

Fius bertindak pantas tergolong dalamaR(perlindungan semikonduktor julat separa) kelas. Fius aR direka khusus untuk perlindungan peranti semikonduktor, menampilkan nilai I²t yang sangat rendah (tenaga lepasan) dan keupayaan mengehadkan arus yang kuat. Mereka boleh memotong arus kerosakan pada peringkat awal kerosakan, mengehadkan tenaga kerosakan dalam keupayaan menahan peranti semikonduktor. Fius aR tidak mengendalikan perlindungan beban berbilang rendah—fungsi ini ditugaskan untuk mengawal sistem atau penyentuh, membentuk hierarki fungsi yang jelas.

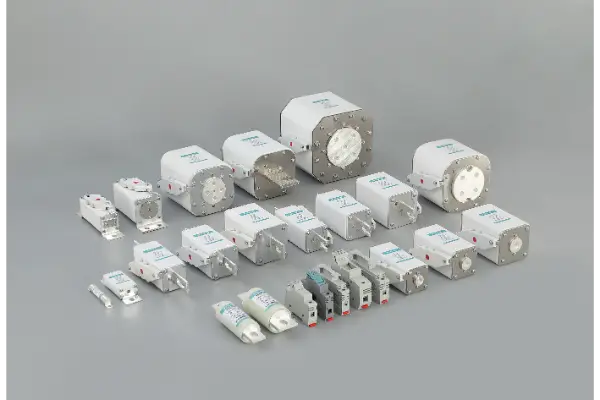

Galaxy Fius: Penyelesaian Fius Kelajuan Tinggi untuk Tenaga Baharu dan Penyimpanan Tenaga

Fius Galaxymempunyai lebih 40 tahun pengalaman dalam R&D dan pembuatan fius, membina kepakaran teknikal yang mendalam dalam segmen fius bertindak pantas. Untuk aplikasi tenaga baharu seperti penyongsang fotovoltaik, stesen pengecas DC dan penukar storan tenaga, Galaxy Fuse menawarkan rangkaian komprehensif fius berkelajuan tinggi berprestasi tinggi.

Sistem Penyimpanan Tenaga Fius Berkelajuan Tinggi Khususialah kawasan tumpuan utama untuk Galaxy Fuse. Sistem storan tenaga memerlukan lebih banyak daripada fius daripada aplikasi industri umum: Voltan DC sehingga 1500V, arus litar pintas mencecah ratusan kiloampere, dan keperluan untuk kepupusan arka mutlak dan kebolehpercayaan gangguan dalam persekitaran bateri tertutup. Produk siri simpanan tenaga Galaxy Fuse menggunakan unsur boleh lebur perak tulen dan media pelindapkejut pasir kuarza ketulenan tinggi, digabungkan dengan reka bentuk struktur leher yang dioptimumkan, untuk memastikan tindak balas tahap mikrosaat dan gangguan yang boleh dipercayai di bawah keadaan kerosakan yang melampau.

Kelebihan Teknikal Teras:

●Elemen Tembaga Bersalut Perak Tulen / Perak:Takat lebur yang rendah dan kekonduksian yang tinggi memastikan tindak balas yang cepat

●Struktur Leher Dioptimumkan:Kawalan tepat bagi titik peleburan untuk gangguan arka yang konsisten

●Pelindapkejutan Arka Pasir Kuarza Tinggi:Cepat menyerap tenaga arka dan menekan restriking

●Pensijilan Penuh:Produk mematuhi IEC60269, GB13539 dan piawaian antarabangsa yang lain, dengan berbilang siri yang memegang pensijilan UL, TUV dan CE

●Sokongan Data Teknikal Lengkap:Menyediakan keluk I²t yang diukur dan keluk arus potong, memudahkan pengiraan penyelarasan perlindungan sistem yang tepat untuk jurutera

Kesimpulan

Perbezaan antara fius bertindak pantas dan biasa melangkaui tahap permukaan "cepat berbanding perlahan." Daripada pemilihan bahan dan pengoptimuman struktur kepada mekanisme tindak balas dan klasifikasi IEC, kedua-duanya mewakili falsafah perlindungan yang sama sekali berbeza.

Fius biasa melindungi "kapasiti haba" kabel; fius bertindak pantas melindungi "tingkap rapuh" semikonduktor. Dalam sektor tenaga dan storan tenaga baharu yang berkembang pesat hari ini, memahami dan menggunakan nilai unik fius bertindak pantas adalah kemahiran penting bagi setiap jurutera elektronik kuasa.

Fius Galaxy – komitmen selama 46 tahun terhadap pembuatan fius berkualiti tinggi, khusus untuk menyediakan penyelesaian perlindungan litar yang selamat dan boleh dipercayai untuk sistem storan tenaga dan tenaga baharu global.

Untuk sokongan teknikal mengenai pemilihan fius berkelajuan tinggi untuk penyimpanan tenaga atau peralatan tenaga baharu, silahubungi Galaxy Fiuspasukan teknikal.
