Bagaimana Penyentuh DC dan Fius Bekerja Bersama?

I. Definisi Fungsian: Seni Bina Perlindungan Dwi Lapisan dengan Peranan Yang Jelas

Penghubung DC: Suis Eksekutif Boleh Kawal

Penyentuh DC ialah peranti pensuisan elektromekanikal yang menyambung dan memutuskan litar DC berkuasa tinggi di bawah arahan sistem kawalan. Fungsi terasnya dalam stesen pengecasan termasuk:

•Kawalan Mula/Berhenti Mengecas: Menutup untuk mewujudkan laluan pengecasan atas arahan daripada BMS atau pengawal pengecasan, dan terbuka untuk memutuskan sambungan setelah selesai.

•Pengasingan Kecemasan: Melaksanakan pemotongan kuasa terkawal apabila menerima arahan apabila sistem mengesan keadaan tidak normal seperti suhu berlebihan, lebihan voltan atau kerosakan penebat.

•Pengurusan pra-caj: Berfungsi dengan perintang pra-cas untuk mengehadkan arus masuk sebelum litar utama ditenagakan, melindungi kapasitor bas.

Fius DC: Peranti Perlindungan Muktamad Pasif

Fius ialah elemen pelindung sekali guna yang boleh mengganggu arus kerosakan sebelum ia menyebabkan kerosakan tidak dapat dipulihkan. Perbezaan asas antara fius bertindak pantas gred semikonduktor yang digunakan dalam stesen pengecas DC dan fius industri biasa ialah:

•Maklum balas peringkat mikrosaat: Jauh lebih pantas daripada berpuluh-puluh milisaat yang diperlukan untuk penggerak mekanikal penyentuh.

•Ciri Mengehadkan Semasa: Mengehadkan tenaga semasa kerosakan dalam had tahan peranti kuasa hiliran (IGBT/SiC).

•Keupayaan Pelindapkejutan Arka DC: Gangguan yang boleh dipercayai dalam sistem 500V–1500V DC tanpa risiko penyalaan semula.

•Ringkasan Kedudukan: Penyentuh ialah "pintu keselamatan" terkawal; fius adalah "garis pertahanan terakhir" yang sangat diperlukan.

II. Logik Kejuruteraan Padanan Terkoordinasi

Reka bentuk perlindungan stesen pengecasan jauh daripada sekadar memasang dua peranti dalam kepungan yang sama. Hubungan penyelarasan mereka membentuk logik teknikal teras seni bina perlindungan berlapis.

Topologi Litar Kuasa Biasa

Input Grid → Modul AC/DC → Bas DC → Fius → Pengsentuh Utama → Penyentuh Pra-cas + Perintang → Antara Muka Kenderaan

Hierarki Perlindungan dan Masa Tindak Balas

Mod Kegagalan Biasa daripada Penyelarasan Tidak Padan

Kriteria Reka Bentuk Teras: Nilai I²t let-lalu fius mestilah kurang daripada nilai I²t tahan litar pintas bagi penyentuh yang dilindungi.

III. Lima Parameter Teknikal Utama untuk Padanan dan Pemilihan

1. Voltan Terkadar: Khusus DC dengan Margin yang Cukup

Memandangkan arus DC tidak mempunyai titik silangan sifar semula jadi, kepupusan arka jauh lebih sukar daripada sistem AC. Oleh itu, logik pemilihan untuk peranti khusus DC pada asasnya berbeza daripada peranti AC.

Prinsip Pemilihan: Voltan terkadar kedua-dua fius dan penyentuh mestilah ≥ voltan bas DC maksimum sistem.

•Platform pengecasan 800V → Disyorkan 1000V DC atau lebih tinggi

•Sistem storan tenaga 1500V → Mesti memilih 1500V DC atau lebih tinggi

Amaran Kejuruteraan: Melarang sama sekali menggantikan produk berkadar AC untuk peranti khusus DC. Kegagalan memadamkan arka dengan berkesan semasa gangguan kerosakan boleh membawa kepada akibat bencana.

2. Arus Dinilai: Margin untuk Penyentuh, Pengiraan I²t untuk Fius

Penghubung DC:

•Kadaran arus berterusan hendaklah melebihi arus keluaran maksimum stesen pengecasan.

•Faktor pengalaman kejuruteraan: Pemilihan yang disyorkan pada kira-kira 1.2×.

Fius DC:

•Pemilihan tidak boleh berdasarkan arus undian semata-mata; I²t dan kapasiti pecah mesti dinilai secara menyeluruh.

•I²t lebur fius mestilah di bawah I²t tahan modul semikonduktor terlindung (IGBT/SiC).

•Faktor pengalaman kejuruteraan: Pemilihan yang disyorkan pada kira-kira 1.5×.

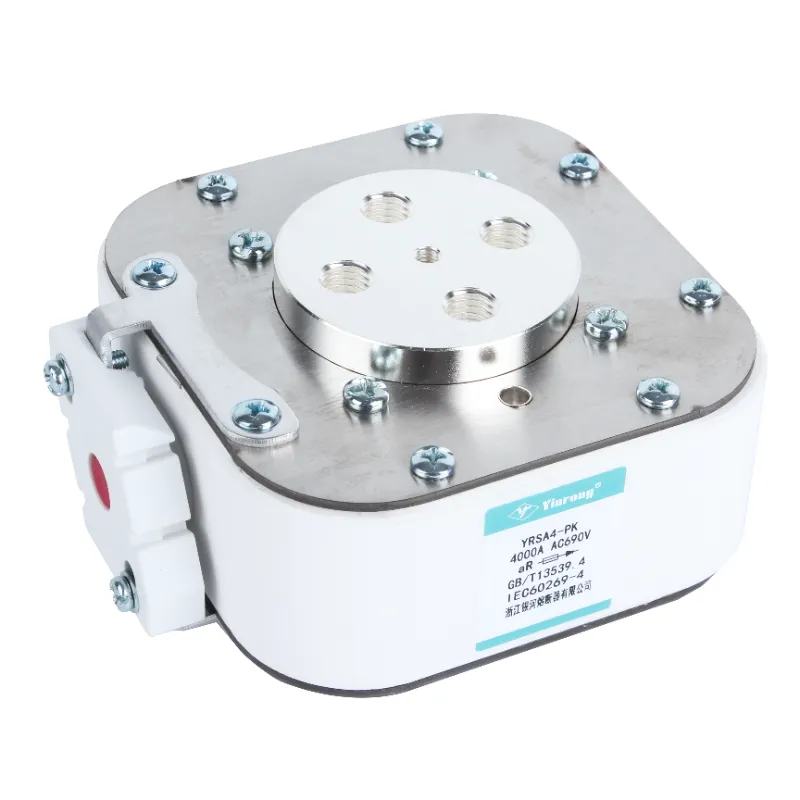

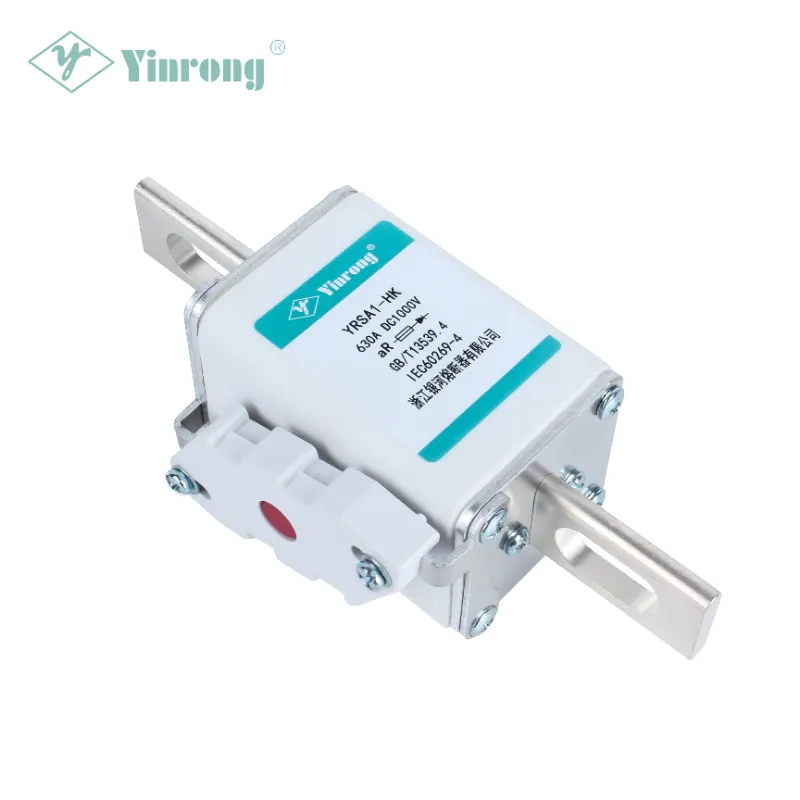

Siri YRSA dari Zhejiang Galaxy Fuse meliputi voltan terkadar dari 690V hingga 1500V dan arus ternilai dari 10A hingga 3000A, menampilkan unsur fius keratan rentas pembolehubah bersalut perak atau perak tulen, ditempatkan di dalam tiub seramik alumina berkekuatan tinggi, dengan pengamplasan kuarza ketulenan tinggi sebagai pemadam arka sederhana.

3. Penyelarasan I²t: Parameter Teras Reka Bentuk Padanan

I²t (ampere-squared-seconds) ialah penunjuk kuantitatif paling kritikal dalam pemilihan padanan fius dan kontaktor.

Hubungan Kekangan Pemilihan:

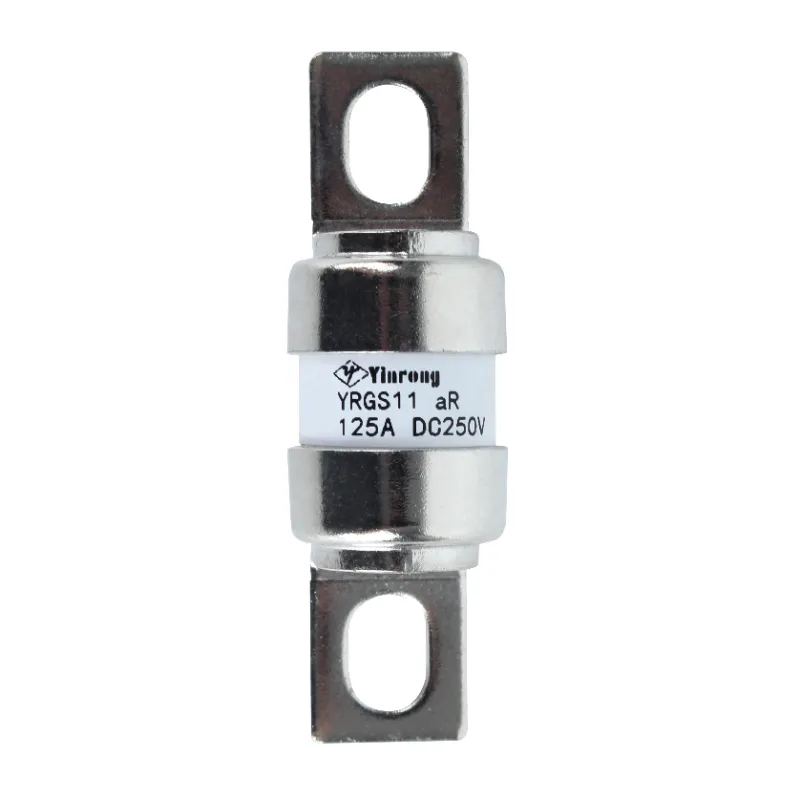

Siri fius bertindak pantas Galaxy Fuse menampilkan nilai I²t yang rendah, keupayaan menghadkan arus yang kuat dan kapasiti pecah yang tinggi, menjadikannya sesuai untuk perlindungan litar pintas peranti semikonduktor dan peralatan lengkap.

4. Penyelarasan Terpilih Masa-Semasa

Dalam seni bina perlindungan berbilang peringkat, peranti pelindung yang paling hampir dengan titik kerosakan mesti beroperasi terlebih dahulu.

5. Suhu Ambien dan Penurunan

Stesen pengecasan digunakan merentasi pelbagai persekitaran, dengan keperluan kejuruteraan merangkumi dari -40°C suhu rendah hingga +85°C suhu tinggi. Kedua-dua fius dan penyentuh mestilah dikurangkan kapasiti mengikut suhu ambien sebenar.

IV. Galaxy Fius: Pilihan Profesional untuk Perlindungan Stesen Pengecas DC

Ditubuhkan pada tahun 1980,Zhejiang Galaxy Fuse Co., Ltd. ialah perusahaan fius profesional yang menyepadukan R&D, ujian, pembuatan, jualan dan import/eksport. Sebagai perusahaan utama di bawah bekas Kementerian Bangunan Mesin dan pengeluar fius terkemuka di China, produk utama syarikat meliputi fius DC fotovoltaik, fius kenderaan tenaga baharu dan fius stesen pengecasan. Produk mematuhi IEC 60269, GB/T 13539.4, dan piawaian antarabangsa dan domestik yang lain, dan dieksport ke lebih 80 negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah.

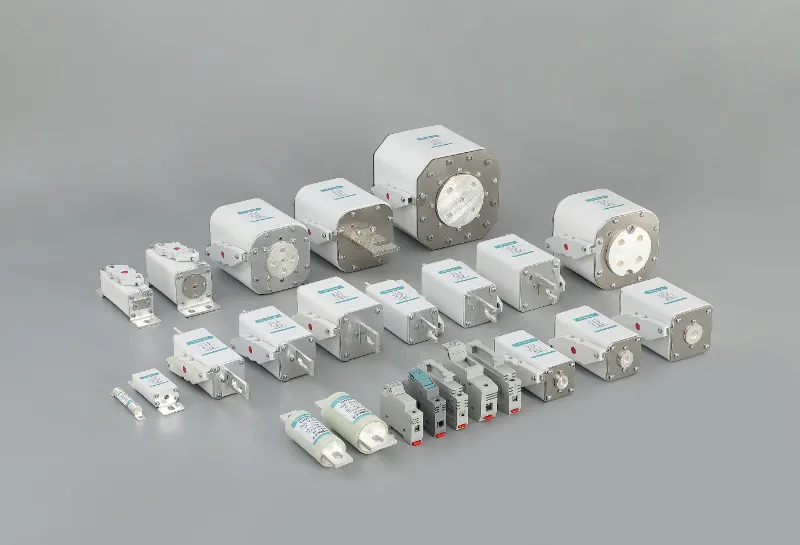

Siri Produk Perlindungan DC yang Disyorkan untuk Stesen Pengecasan

Kelebihan Teknikal Teras Galaxy Fuse

•Pensijilan Antarabangsa Siri Penuh: Berbilang siri telah lulus pensijilan TÜV, UL, CE dan CQC. Sistem pengurusan meliputi IATF 16949, ISO 9001, ISO 14001 dan ISO 45001.

•Penyelesaian Penyelarasan Matang: Pengalaman penyelarasan kejuruteraan yang luas dengan penyentuh DC arus perdana dan penyelesaian pemilihan matang.

•Sokongan Data Teknikal Lengkap: Menyediakan lengkung I²t yang diukur dan lengkung arus potong untuk memudahkan pengiraan penyelarasan yang tepat dengan penyentuh.

•Pengumpulan Teknikal Mendalam: Memegang lebih 48 model utiliti dan paten ciptaan untuk pembuatan produk fius, dan telah diiktiraf sebagai perusahaan teknologi tinggi negara pada 2017.

•Penyertaan Standard Industri: Produk mematuhi GB/T 13539.4, IEC 60269 dan pelbagai piawaian antarabangsa dan domestik yang lain.

V. Kesimpulan

Padanan penyentuh dan fius di stesen pengecas DC boleh diringkaskan secara teknikal sebagai: lapisan berfungsi, penyelarasan masa, dan saling mengunci parameter.

•Fius melakukan gangguan arus litar pintas tahap mikrosaat untuk memastikan keselamatan IGBT/SiC dan semikonduktor kuasa lain.

•Penghubung bertanggungjawab untuk pengurusan pensuisan terkawal, melaksanakan perintah mula/henti biasa dan pengasingan kecemasan.

•Kedua-duanya berfungsi sebagai lebihan sandaran bersama, membentuk penghalang keselamatan dwi.

Apabila dipadankan dengan betul, masing-masing melaksanakan tugasnya sendiri dengan pertahanan berlapis; apabila tidak sepadan, akibatnya berkisar daripada kegagalan perlindungan kepada kehabisan peralatan.

Dengan lebih 40 tahun dedikasi kepada R&D dan pembuatan fius berkualiti tinggi, Galaxy Fuse komited untuk menyediakan penyelesaian perlindungan litar yang selamat dan boleh dipercayai untuk stesen pengecas DC.

Untuk sokongan teknikal mengenai pemilihan fius untuk sistem perlindungan stesen pengecas DC atau penyelarasan dengan penyentuh, silahubungi pasukan teknikal Galaxy Fuse.
