Apabila Litar Pintas Melanda, Siapa Bertindak Dahulu – Penyentuh atau Fius? Urutan yang Salah dan Modul SiC Anda Telah Hilang

Dalam sistem voltan tinggi, berkuasa tinggi seperti stesen pengecas DC dan PCS simpanan tenaga, penyentuh dan fius DC sentiasa muncul bersama-sama pada rajah litar – disambung secara bersiri pada litar utama yang sama. Namun ramai jurutera masih menganggap mereka sebagai "masing-masing melakukan tugas mereka sendiri" - penyentuh mengendalikan pensuisan, fius mengendalikan perlindungan litar pintas.

Tetapi sesiapa sahaja yang benar-benar melakukan analisis kesalahan tahu kebenaran yang sukar: jika kedua-duanya hanya "berjuang sendiri" tanpa penyelarasan sebenar, mereka mungkin gagal untuk membuka apabila mereka sepatutnya, atau tersandung apabila mereka tidak sepatutnya - dan modul SiC bernilai ribuan dolar anda juga hilang.

Hari ini kita akan memecahkan prinsip penyelarasan "duo emas" ini dari bawah.

I. Lapisan Urutan Masa: Kesalahan Datang dalam Tiga Tahap, Tindakan Mesti Ikut Tertib

Litar DC voltan tinggi yang direka dengan betul melaksanakan perlindungan tiga peringkat. Penyentuh dan fius mengikut pembahagian kerja urutan masa yang ketat, tanpa konflik antara mereka:

1. Lebihan Ringan (1–3× nilai arus)

Sistem BMS dan perisian papan pemacu campur tangan terlebih dahulu – mengurangkan kuasa, mencetuskan penggera – manakala penyentuh dibuka seperti biasa dan fius tidak beroperasi sama sekali.

2. Beban Sederhana (3–8× nilai arus)

Perisian tidak dapat bertindak balas dalam masa. Penyentuh melakukan gangguan, arus kerosakan dibersihkan, dan fius kekal utuh.

3. Litar Pintas Melampau (10×+ arus ultra tinggi)

Baik perisian mahupun kontaktor tidak boleh bertindak balas dengan cukup pantas. Fius berkelajuan tinggi kelas aR Galaxy Fuse diutamakan, membersihkan kerosakan dalam milisaat – memotong litar sebelum arus besar boleh memberi kesan kepada penyentuh secara berterusan.

Peraturan Penyelarasan:Arus berkadar fius > Arus berterusan penyentuh, dengan margin yang mencukupi untuk keadaan lonjakan dan suhu tinggi – fius hanya bertindak dalam litar pintas yang mengancam nyawa.

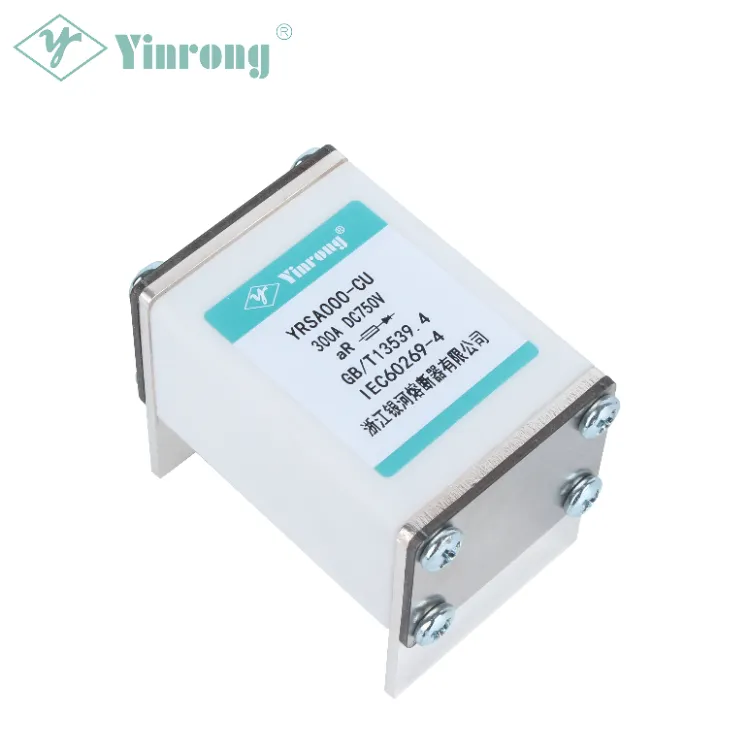

Rujukan Praktikal:Untuk sistem beban penuh 250A, pilih penyentuh 300A yang dipasangkanFius Galaxy YRSA siri 350A fius berkelajuan tinggi persegi.



II. Padanan Tenaga I²t: Fius Menyerap Haba, Penyentuh Mengelak Kerosakan Terma

Ini adalah teras perlindungan yang diselaraskan - dan prinsip asas yang 90% jurutera terlepas pandang. Secara ringkas: jumlah tenaga haba (I²t) yang dilepaskan pada saat litar pintas adalah yang memusnahkan penyentuh dan modul kuasa. Untuk mencapai perlindungan terkoordinasi yang benar, satu peraturan besi mesti dipatuhi: Galaxy Fius fius berkelajuan tinggi jumlah pembersihan I²t < Kontaktor tahan singkat I²t.

1. Fius Tiupan Perlahan gG Berkualiti Rendah:Nilai I²t sangat besar – sebahagian besar tenaga haba dibuang ke dalam penyentuh, menyebabkan kimpalan sentuhan suhu tinggi. Ini ialah jenis gangguan "sama-sama musnah" – dengan koordinasi sifar.

2. Galaxy Fius Siri YRSA aR-Class High-Class Fius:Mempunyai unsur jalur tembaga bersalut perak tulen atau perak yang mengehadkan I²t biarkan melalui dengan tepat. MengambilSiri YRSA000-CU sebagai contoh, fius kelas aR menawarkan I²t yang sangat rendah dan keupayaan mengehadkan arus yang kuat – menyerap sebahagian besar haba kerosakan semasa litar pintas. Haba yang melalui penyentuh adalah minimum, sesentuh kekal utuh tanpa kimpalan – mencapai kesan penyelarasan "korbankan fius, selamatkan penyentuh" .

Digabungkan dengan teknologi pelindapkejutan arka proprietari Galaxy Fuse – pasir kuarza ketulenan tinggi dengan rawatan penindasan arka khusus – arka dipadamkan dengan pantas pada saat litar pintas, tanpa pecah perumahan atau kebocoran pasir, menghalang kerosakan arka sekunder pada terminal penyentuh.

III. Pemadanan Tahap Voltan & Arus: Platform Disatukan, Penurunan Selaras

Asas penyelarasan ialah kedua-dua komponen beroperasi pada garis dasar parameter perkakasan yang sama – bukan satu voltan tinggi dan satu voltan rendah, bukan satu berkadar arus tinggi dan satu berkadar arus rendah.

1. Penyatuan Voltan

Voltan DC berkadar bagi kedua-dua penyentuh dan fius mestilah dipadankan dengan sempurna, dengan margin keselamatan 1.2–1.3× di atas voltan bas:

●Stesen Pengecas Standard 750V:Penyentuh 1000VDC + Galaxy FiusSiri YRSA000-CU 750/1000VDC

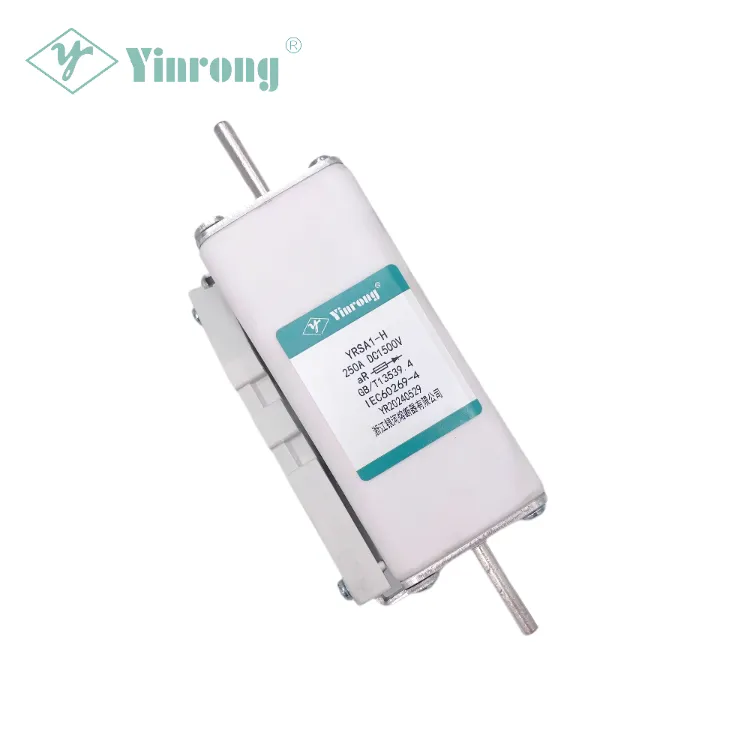

●800V Voltan Tinggi Pengecasan Ultra-Pantas / Storan Megawatt:Penyentuh 1500VDC + Galaxy FiusSiri YRSA1-HK 1500VDC atauSiri YRSA7-PK 1500VDC



Produk Galaxy Fuse mematuhi IEC60269-4, GB/T13539.4 dan piawaian antarabangsa yang lain, dengan berbilang siri yang memegang pensijilan UL, TUV dan CE. Kekuatan penebat yang tinggi memastikan keserasian sempurna dengan penyentuh voltan tinggi.



2. Lapisan Semasa

Arus berkadar fius hendaklah sentiasa selangkah lebih tinggi daripada penyentuh, mewujudkan "zon penimbal keselamatan" – keadaan beban penuh dan lonjakan tidak mengganggu antara satu sama lain. Fius GalaxySiri YRSA meliputi julat voltan penuh dari 32VDC hingga 1500VDC, dengan kapasiti gangguan sehingga DC250kA. Apabila dipadankan dengan penyentuh arus tinggi, kenaikan suhu beban penuh jangka panjang adalah sangat rendah - menghapuskan pemanasan terminal dan lengkok pada punca, mengurangkan kegagalan kronik.

3. Penurunan Persekitaran Terselaras

Dalam kepungan bersuhu tinggi atau persekitaran altitud tinggi, kedua-dua penyentuh dan fius mesti dikurangkan secara serentak - jangan sekali-kali mengurangkan hanya satu komponen sahaja, kerana ini akan memecahkan keseimbangan koordinasi.

IV. Galaxy Fius – Penyelesaian Fius Direka untuk Penyelarasan Kontaktor

Diasaskan pada tahun 1980, Galaxy Fuse (Yinrong) ialah pengeluar fius profesional yang menyepadukan R&D, ujian, pembuatan dan jualan. Syarikat itu menghasilkan fius tenaga baharu siri penuh untuk aplikasi PV, storan tenaga dan stesen pengecasan, dengan produk dieksport ke lebih 80 negara dan wilayah di seluruh dunia.

1. Penyelarasan Tahap Bahan

Elemen jalur tembaga bersalut perak proprietari menawarkan rintangan lonjakan dan rintangan kelesuan logam – menyesuaikan diri dengan operasi penyentuh berpuluh-puluh ribu kitaran pensuisan setiap hari tanpa gangguan tersandung. Produk mematuhi IEC60269-4, GB/T13539.4 dan piawaian lain, dengan penebat yang stabil dan padanan terminal yang sempurna – menghapuskan risiko pemanasan.

2. Pelindapkejutan Arka Dioptimumkan Proses

Teknologi lanjutan termasuk pelindapkejutan arka elemen selari, gangguan kerosakan cepat pecah, dan anti-rekahan tiub seramik memastikan kepupusan arka pantas dalam keadaan litar pintas – menghalang kerosakan arka pada sesentuh dan terminal penyentuh.

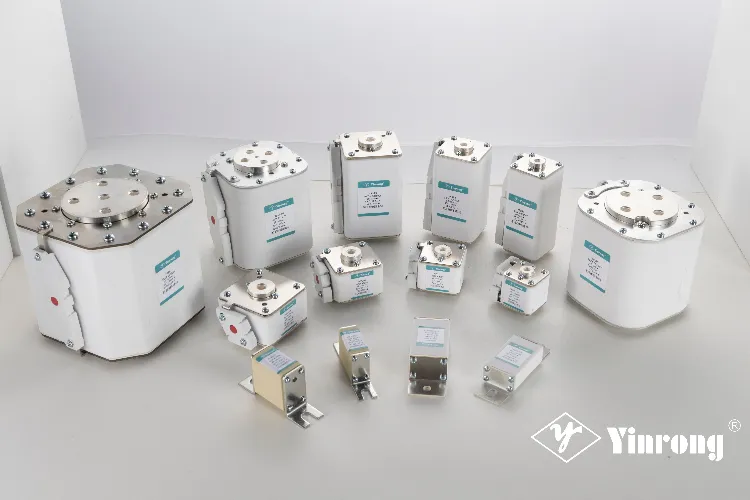

3. Voltan Siri Penuh & Padanan Berlapis Arus

●Siri YRSA000-CU:Direka untuk pengecas standard 750V/1000V dan storan tenaga kecil hingga sederhana

●Siri YRSA1-HK:Direka untuk sistem 1000V–1500V

●Siri YRSA7-PK:Siri badan persegi 1500V, direka untuk pengecasan ultra-pantas voltan tinggi 800V dan storan tenaga berskala besar – kapasiti mengganggu sehingga DC250kA



Serasi dengan semua penyentuh DC voltan tinggi standard yang terdapat di pasaran.



4. Perkhidmatan Pemilihan Terkoordinasi Sehenti

Fius Galaxy menyediakan sokongan teknikal profesional – daripada pengiraan padanan I²t hingga menyelesaikan penyelesaian perlindungan sistem. Pasukan teknikal kami boleh membantu pelanggan mengira dengan tepat set lengkap parameter padanan untuk penyelarasan penyentuh dan fius.

Berbanding dengan jenama terkemuka antarabangsa, Galaxy Fuse menawarkan kelebihan prestasi kos yang ketara pada spesifikasi dan pensijilan yang sama. Memanfaatkan lebih 40 tahun kepakaran pembuatan fius, 48+ paten dan pelbagai pensijilan antarabangsa (UL/TUV/CE/CQC), Galaxy Fuse menunjukkan kelebihan yang jelas dalam bahan, proses pelindapkejutan arka dan keupayaan penyelarasan sistem.

Fikiran Akhir

Penyelarasan antara penyentuh DC dan fius pada asasnya adalah mengenai pemadanan ketepatan merentas tiga dimensi: pemasaan, tenaga dan parameter. Dapatkan masa yang betul - kerosakan dikendalikan pada lapisan yang betul. Betulkan I²t – haba diagihkan dengan sewajarnya. Betulkan voltan dan arus – komponen perkakasan tidak berkompromi antara satu sama lain.

Ketiga-tiganya amat diperlukan. Pilih dengan betul – penyentuh dan fius masing-masing memainkan peranan mereka, membina lapisan perlindungan. Pilih dengan salah – pada perlindungan terbaik gagal, paling teruk peralatan musnah.

Fius Galaxy – lebih 40 tahun komitmen terhadap fius berkualiti tinggi, khusus untuk menyediakan penyelesaian perlindungan litar yang selamat dan boleh dipercayai untuk stesen pengecasan dan sistem storan tenaga.

Untuk sokongan teknikal mengenai pemilihan fius atau penyelarasan kontaktor, silahubungi pasukan teknikal Fius Galaxy.
